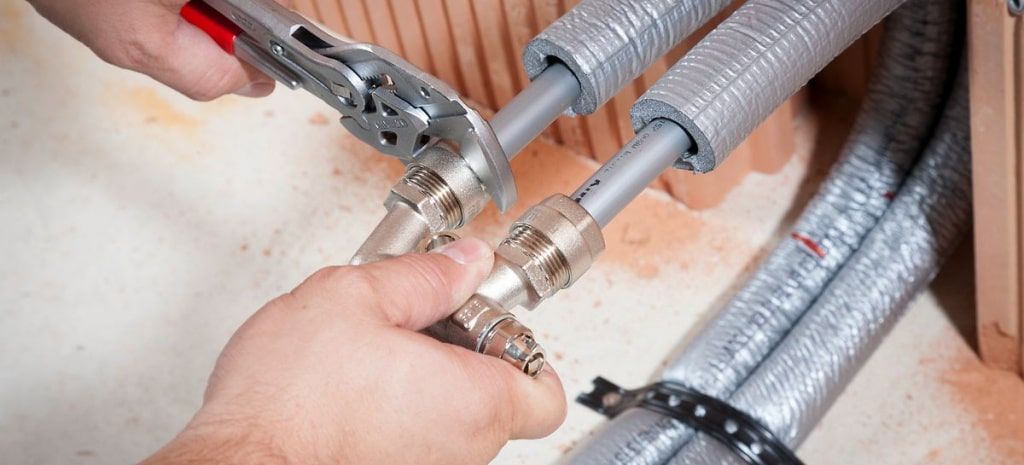

Ошибки при монтаже труб из сшитого полиэтилена: как не испортить систему отопления

Трубы из сшитого полиэтилена (PE-Xa) заслужили репутацию одного из самых надежных решений для систем отопления и водоснабжения. Производители заявляют о сроке службы от 50 лет, а аксиальные соединения разрешено заливать в бетонную стяжку без доступа к ним.

Однако даже самый качественный материал можно испортить неграмотным монтажом. В этой статье мы собрали ТОП-6 распространенных ошибок, которые допускают мастера и самозастройщики при работе с PE-Xa, и рассказали, как их избежать.

Ошибка 1: Превышение минимального радиуса изгиба

При укладке теплого пола или подводке к радиаторам трубу приходится постоянно согибать. Если согнуть трубу слишком сильно, на внешней стороне стенки возникнет критическое натяжение, а внутреннее сечение деформируется.

Правильное правило:

• Для труб из сшитого полиэтилена минимальный радиус изгиба вручную составляет 5 диаметров трубы (для трубы 16 мм — это не менее 80 мм).

• С применением пружинного трубогиба или фиксатора поворота радиус можно уменьшить до 3,5 диаметров.

Совет: Используйте универсальные трубы с алюминиевым слоем, такие как Hillman Stabil (PE-Xa/Al/PE-RT). Благодаря слою алюминия они держат форму после изгиба и значительно меньше пружинят при укладке.

Ошибка 2: Неправильный ремонт залома трубы

Одно из главных преимуществ чистого PE-Xa — молекулярная память. Если при укладке произошел залом, материал можно восстановить. Однако здесь часто допускают две противоположные ошибки:

1. Пытаются восстановить трубу с поврежденным слой алюминия. Если вы заломили металлополимерную трубу (PE-Xa/Al/PE-RT), восстановить слой алюминия феном нельзя. Данный участок необходимо вырезать и соединить аксиальной муфтой.

2. Перегревают трубу. Чистый PE-Xa прогревают строительным феном до прозрачного состояния (около 130–150 °C) и дают остыть. Использование открытого огня (горелки) недопустимо — это разрушает полимер.

Ошибка 3: Ошибки при работе с аксиальными (надвижными) фитингами

Аксиальные соединения с надвижной гильзой считаются самыми надежными, так как в них нет уплотнительных резиновых колец — герметичность обеспечивает сам полиэтилен, обжимающий штуцер.

Среди частых нарушений технологии:

• Расширение трубы без проворота экспандера. При расширении конца трубы насадкой экспандера нужно сделать первый клик, затем повернуть инструмент на 30–45 градусов и расширить повторно. Иначе на внутренней стенке образуются продольные канавки, из-за которых возможна микропротечка.

• Неправильная глубина посадки гильзы. Надвижная гильза должна доходить до упора на борте фитинга.

• Использование фитингов не под тот размер стенки. Например, применение фитингов для стенки 2.0 мм на трубу с увеличенной стенкой 2.6 мм (как у усиленных труб Hillman Stabil 16х2.6). Всегда подбирайте инструмент и фитинги строго под толщину стенки трубы!

Подробнее о материалах: Узнайте, почему аксиальное соединение надежнее обычных паяных стыков в нашей статье: PE-Xa или полипропилен: что лучше выбрать для отопления.

Ошибка 4: Игнорирование линейного температурного расширения

Все полимеры расширяются при нагреве. Если проложить длинную прямую магистраль из обычного PE-Xa без компенсаторов или гофроформы, при подаче горячей воды труба пойдет «волнами», создавая напряжение на фитингах.

Как избежать:

• При скрытой прокладке в стяжке обязательно используйте защитную гофротрубу или утеплитель (энергофлекс). Они дают трубе пространство для микрорасширения.

• Для открытой прокладки и стояков применяйте трубы с алюминиевой стабилизацией (Hillman Stabil), у которых коэффициент линейного расширения снижен в несколько раз и сопоставим с металлическими трубами.

Ошибка 5: Оставлять трубы под прямыми солнечными лучами

Полиэтилен чувствителен к ультрафиолету (УФ). Если хранить бухты труб на открытом строительном участке под солнцем несколько месяцев, ультрафиолет разрушит молекулярные связки, и труба станет хрупкой.

Правило: Храните трубы в заводской упаковке в закрытых помещениях. Монтаж открытых участков внутри дома производите после завершения основных черновых работ.

Ошибка 6: Отсутствие гидравлических испытаний (опрессовки) до заливки стяжки

Категорически запрещено заливать теплый пол или закрывать штрабы штукатуркой до проведения опрессовки!

Как правильно проводить опрессовку:

1. Система заполняется водой, из нее полностью удаляется воздух.

2. Давление поднимается опрессовочным насосом до испытательного (обычно 1,5 от рабочего, но не менее 6 бар).

3. Система выдерживается под давлением не менее 24 часов.

4. Заливка бетона или стяжки осуществляется строго под рабочим давлением в трубах (около 1.5–2 бар), чтобы предотвратить деформацию профиля трубы под весом раствора.

Итог

Сшитый полиэтилен PE-Xa — крайне «прощающий» материал, но соблюдение базовых правил гарантирует, что система прослужит более 50 лет без протечек:

1. Выбирайте правильный тип трубы для задачи (для отопления и теплого пола идеально подходит Hillman Stabil PE-Xa/Al/PE-RT).

2. Используйте качественный аксиальный инструмент и проворачивайте экспандер.

3. Проводите опрессовку водой до заливки стяжки.

О том, как правильно выбрать марку и сшивку трубы, читайте в нашей статье: PE-Xa, PE-Xb или PE-Xc — в чем разница?.
